Stel uw machine goed af met de topstang!
De topstang is een essentieel onderdeel om uw machines goed af te stellen. U kunt gemakkelijk met de hand en wat mankracht de topstang langer of korter maken om uw machine zo optimaal mogelijk te laten lopen. Bij BTN de Haas vindt u verschillende hef- en koppeldelen voor de hefinrichting!

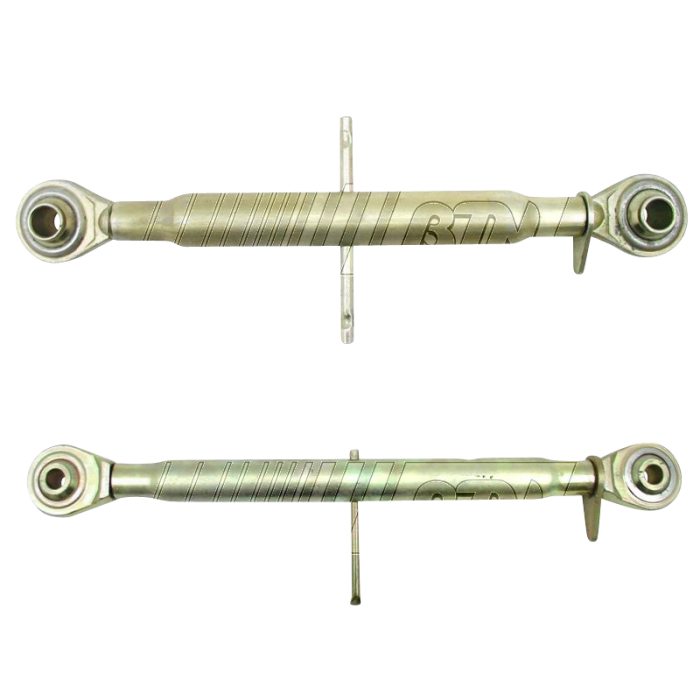

De Granit topstang is gemaakt van gegalvaniseerd staal en heeft hierdoor een lange levensduur. De topstang is tweezijdig met geharde draadspinsel en is handmatig te verstellen. De topstang is in drie categorieën te krijgen.
Categorie 1. De topstang in categorie 1 heeft een kogelkop met een as Ø van 19mm en een dikte van 44 mm. De stang is een standaard uitvoering met een M30 x 3.5 mm schroefdraad en is daardoor geschikt voor de kleinere en lichtere tractoren tot 80 pk.
|
|
Hulslengte (C)
|
Werklengte (D)
|
|
Cat. 1 | M30 | 520 – 770
|
405 mm
|
520 – 770 mm
|
|
Cat. 1 | M30 | 620 – 870
|
510 mm
|
620 – 870 mm
|
Categorie 2. De topstang in categorie 2 heeft een kogelkop met een as Ø van 25.4mm en een dikte van 51 mm. De stang is een standaard uitvoering met een M30 x 3.5 mm schroefdraad en is daardoor geschikt voor de kleinere en lichtere tractoren tot 80 pk. Binnen categorie 2 zitten de verschillen in de hulslengte (C) en in de werklengte (D).
| |
Hulslengte (C)
|
Werklengte (D)
|
|
Cat. 2 | M30 | 355 – 490
|
230 mm
|
355 – 490 mm
|
|
Cat. 2 | M30 | 465 – 665
|
330 mm
|
465 – 665 mm
|
|
Cat. 2 | M30 | 535 – 785
|
405 mm
|
535 – 785 mm
|
|
Cat. 2 | M30 | 640 – 890
|
510 mm
|
640 – 890 mm
|
|
Cat. 2 | M30 | 820 – 1070
|
700 mm
|
820 – 1070 mm
|
Categorie 3. De topstang in categorie 3 heeft een kogelkop met een as Ø van 32 mm en een dikte van 51 mm. De stang is een extra zware uitvoering met een M36 x 3.0 mm schroefdraad en is daardoor geschikt voor de grotere en zwaardere tractoren tot 160 pk.
| |
Hulslengte (C)
|
Werklengte (D)
|
|
Cat. 3 | M36 | 700 – 1000
|
520 mm
|
700 – 1000 mm
|
Specificaties:
- Type: Topstang
- Geschikt voor: Tractoren tot 80 pk (59kW) en 160 pk (118kW)
- A Cat.: 1, 2, en 3
- B Cat.: 1, 3 en 3
- C Hulslengte Cat. 1: 405 en 510 mm
- C Hulslengte Cat. 2: 230, 330, 405, 510 en 700 mm
- C Hulslengte Cat. 3: 520 mm
- D Werklengte Cat. 1: 520 – 770 en 620 – 870 mm
- D Werklengte Cat. 2: 355 – 490, 465 – 665, 545 – 785, 640 – 890 en 820 – 1070 mm
- D Werklengte Cat. 3: 700 – 1000 mm
- Draad: M 30 x 3.5 (Cat. 1 en 2) en M 36 x 3.0 (Cat. 3)
- Uitvoering: Standaard (Cat. 1 en 2) en Extra zwaar (Cat. 3)
- Ø As Cat 1.: 19 mm
- Ø As Cat 2.: 25.4 mm
- Ø As Cat 3.: 32 mm
- Kogelkop dikte Cat. 1: 44 mm
- Kogelkop dikte Cat. 2 en 3: 51 mm
